流程模型

概述

流程模型模块是 BPM 工作流的「设计中枢」，负责把散落在各处的流程配置（分类、表单、节点、人员）组织成一个可被部署和运行的单元。它对应后端 module_bpm 下的 category（分类）、model（模型）与 definition（定义）三个子模块，统一挂载在 /bpm 路由前缀下。

设计态与运行态

BPM 把「流程长什么样」和「流程正在跑哪一版」拆成两层：

• 流程模型（model，设计态）：可反复编辑的草稿。包含名称、图标、分类、表单、钉钉飞书风格设计器 JSON、发起人范围、状态等。对应表 bpm_model。
• 流程定义（definition，运行态）：模型「发布」后的只读快照。每次发布生成一个新的版本，记录当时的表单配置、节点结构、发起人等，对应表 bpm_process_definition。

两者通过 key 关联：模型创建时若不传 key，系统自动生成 PROC_xxxx 唯一标识；发布后定义继承同一 key，并以 version 区分版本。

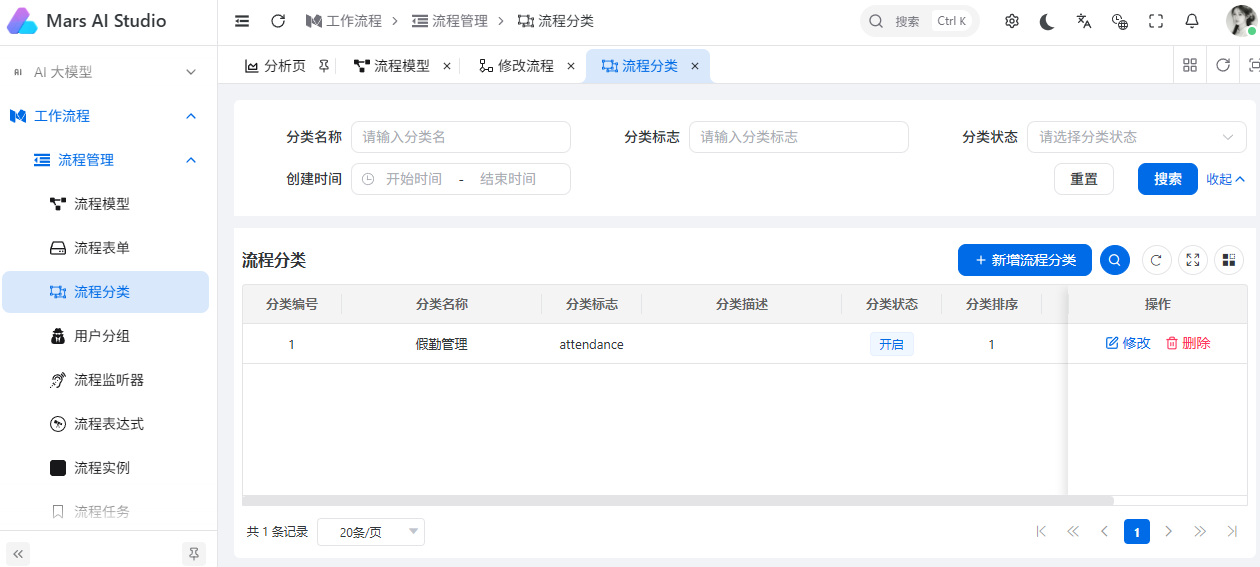

流程分类

分类用于对模型做业务归组，本身不参与流程运转，主要在前端「模型列表」中作为分组卡片展示。

关键字段：

• code：分类编码，全局唯一，是模型 category 字段引用的依据。
• name：分类名称。
• status：0 开启 / 1 关闭。仅开启状态会出现在 simple-list（模型创建时的下拉选择）中。
• sort：排序，支持批量调整。

流程模型

流程定义与设计

模型是流程配置的主体。除基础信息外，它承载了「用哪套表单」「谁能发起」「流程结构如何」三件大事。关键枚举：

字段	取值	含义
model_type	10 / 20	设计器类型：支持 20 钉钉飞书风格设计器
form_type	10 / 20	表单类型：流程表单（动态表单）/ 业务表单（自定义路由）
start_user_type	0 / 1 / 2	发起人类型：全员 / 指定人员 / 指定部门
status	1 / 2	模型状态：激活 / 挂起（改状态时同步作用于其全部定义）

当 form_type = 20 时通过 form_custom_create_path / form_custom_view_path 指向业务表单路由。发起人范围由 start_user_type 配合 start_user_ids / start_dept_ids 决定，manager_user_ids 用于配置可管理人员。

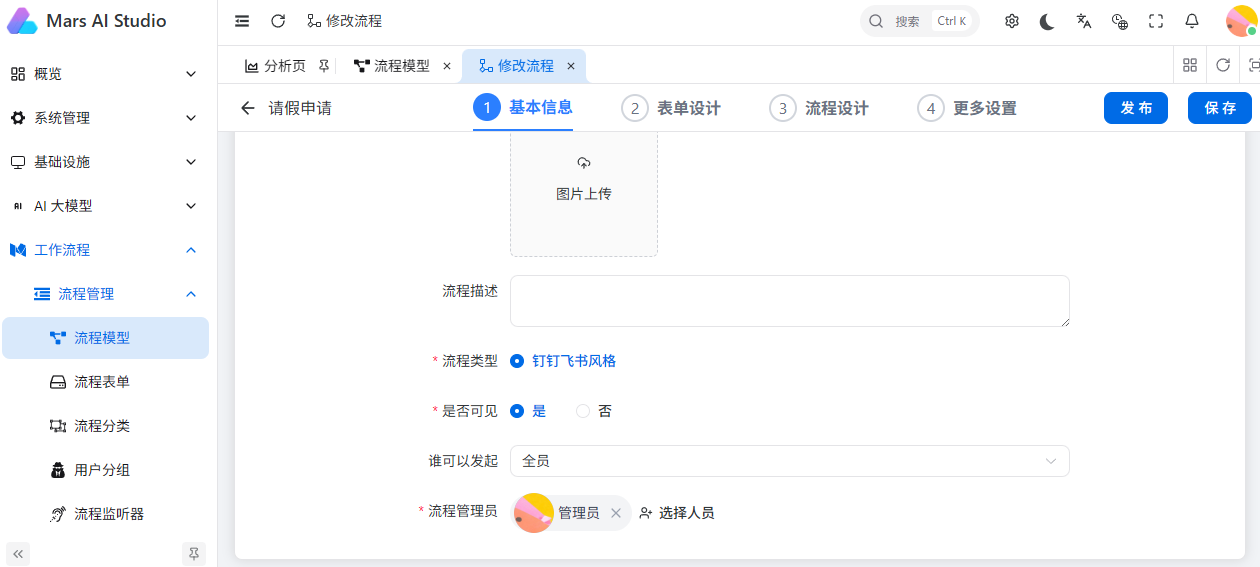

基本信息

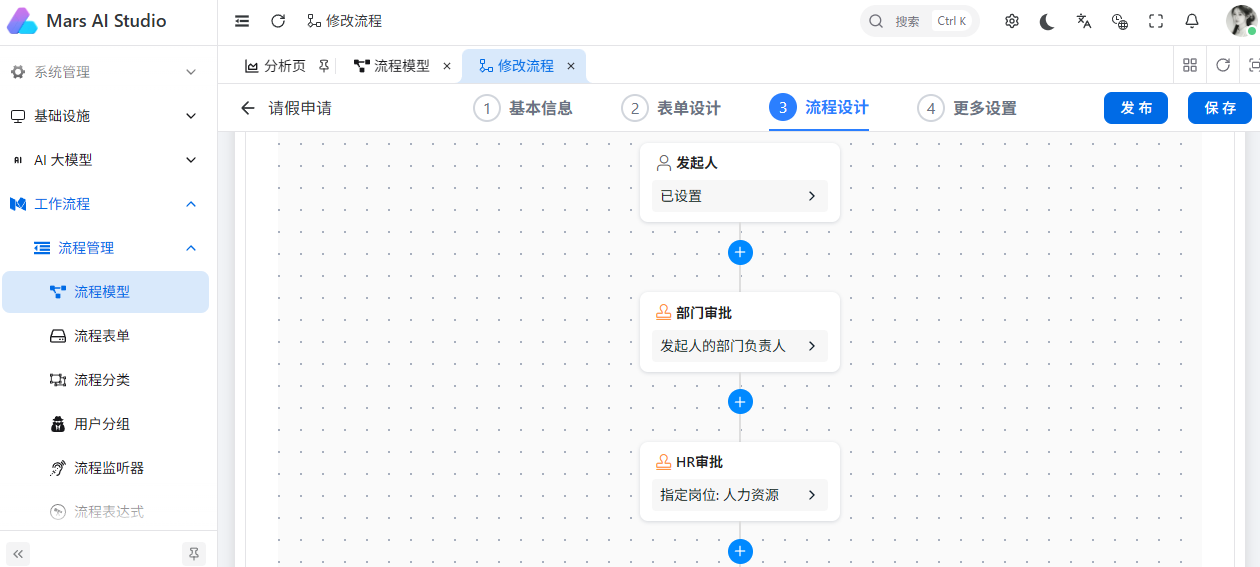

流程设计

发布流程

「发布」是把设计态模型固化为运行态定义的关键动作，流程引擎会做一系列校验和快照处理：

要点：

• 发布前调用 BpmProcessEngine.validate_simple_model 校验钉钉飞书风格设计器 JSON，结构不合法会拦截。
• 若关联了流程表单（form_type = 10），会把表单的 conf 与 fields 一并快照进定义，后续运行中不再依赖原表单改动。
• 同一模型每次发布 version 递增，旧版本自动置为挂起，仅最新激活版本可用于发起流程。
• clean 用于清理模型下的全部历史定义版本（谨慎使用）。

前端：模型管理

模型列表页 views/bpm/model/index.vue 以「分类 → 模型卡片」的层级展示，支持按名称搜索、新建模型、新建分类、分类拖拽排序。

创建/修改走向导页 views/bpm/model/form/index.vue，分四步，对应模型的核心组成：

• 基本信息：名称、图标、category、表单类型与表单来源、start_user_type 及发起人范围。
• 表单设计：选择已有流程表单，或对接业务表单路由。

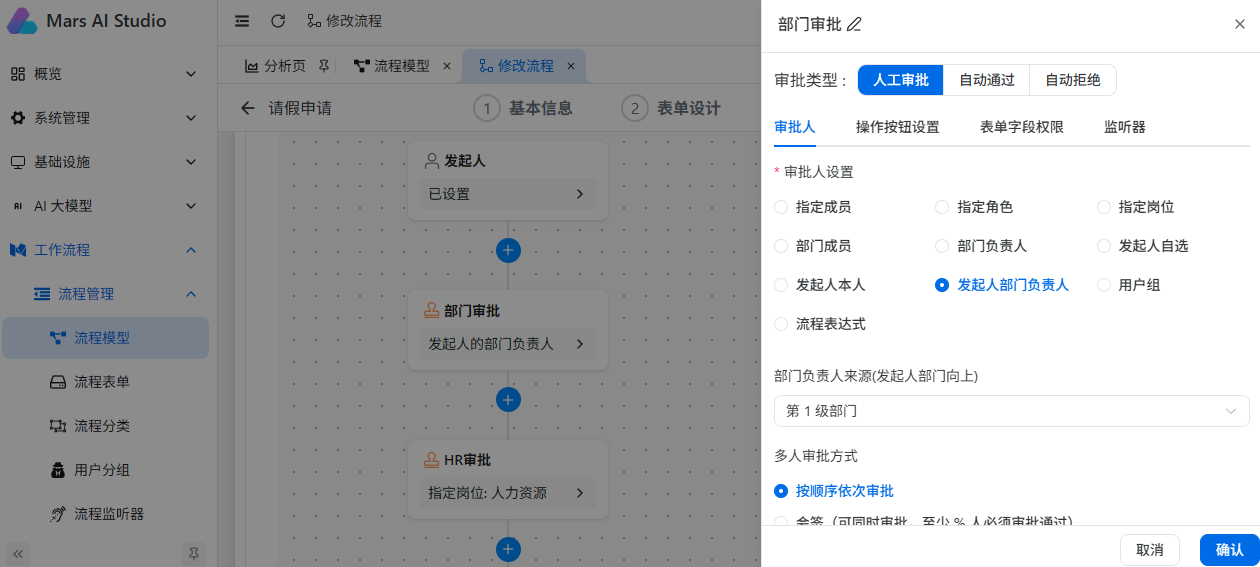

• 流程设计：钉钉飞书风格设计器编排节点（审批人、抄送、条件、子流程等，详见《流程框架》）。
• 更多设置：自动审批、标题/摘要、撤回、流程编号规则等增强配置。

向导保存后回到列表，点击「发布」即触发上面描述的部署流程。路由 BpmModelCreate / BpmModelUpdate 为隐藏路由，由列表页跳转进入。
