流程表单
概述
流程表单（动态表单）是 BPM 工作流中承载业务数据的载体。它把「表单」从「流程模型」中解耦出来，作为可独立维护、可被多个流程复用的资源。流程管理员先通过可视化设计器拖拽出表单，再在流程模型中引用该表单，发起与审批时用户填写的数据最终成为流程变量，驱动条件分支、候选人计算与监听器执行。
表单分为两类，由流程模型的 formType 决定：
- 流程表单（动态表单，
formType=10）：使用本模块维护的表单配置，由表单设计器渲染，数据以流程变量形式流转。 - 业务表单（
formType=20）：指向前端自定义路由（formCustomCreatePath/formCustomViewPath），由业务自行实现页面，本模块不托管其结构。
后端设计
数据模型
| 概念 | 说明 |
|---|---|
表单配置 conf | form-create 的全局配置（JSON 字符串），如表单布局、label 宽度等 |
表单项 fields | 表单字段数组，每个元素是一条 form-create 生成规则（JSON 字符串），含 field、title、type 等 |
表单字段 field | 每个表单项在流程变量中的唯一键，条件、候选人策略、监听器均通过它取值 |
| 表单快照 | 模型部署时把表单的 conf/fields 复制到流程定义，保证已发起实例不受表单后续修改影响 |
表单存储于 bpm_form 表，对应 BpmFormModel：
| 字段 | 类型 | 说明 |
|---|---|---|
| id | BigInteger | 表单编号 |
| name | String(63) | 表单名称 |
| status | SmallInteger | 状态：0 开启 / 1 关闭 |
| conf | Text | 表单整体配置（JSON 字符串），可为空 |
| fields | JSON | 表单项数组（JSON 字符串数组） |
| remark | String(255) | 备注，可为空 |
表单配置格式
表单基于 form-create 生态实现：设计器用 @form-create/designer，渲染用 @form-create/element-ui。保存时，前端通过两个方法把设计器状态编码为后端可存储的结构：
encodeConf(designer)→getOption()转为 JSON，存入confencodeFields(designer)→ 遍历getRule()，逐条toJson存入fields
回显时通过 decodeConf / decodeFields 还原，再以 setConfAndFields(designer, conf, fields) 注入设计器。一个典型的 fields 元素是：
json
{"type":"input","field":"leaveDays","title":"请假天数","name":"leaveDays","props":{"type":"number"}}其中 field 是流程变量的键，提交后可在条件表达式、候选人策略（表单内用户字段、表单内部门负责人）和 HTTP 监听器中以 FORM_VARIABLE 引用。
后端接口
路由前缀 /bpm/form，标签「工作流-动态表单」，所需权限见下表：
| 接口 | 方法 | 权限 | 说明 |
|---|---|---|---|
/bpm/form/page | GET | bpm:form:query | 分页查询，支持按名称模糊、状态过滤 |
/bpm/form/simple-list | GET | 登录即可 | 简单列表（id/name/conf/fields），供模型选择表单 |
/bpm/form/get | GET | bpm:form:query | 根据 id 获取详情 |
/bpm/form/create | POST | bpm:form:create | 新增表单 |
/bpm/form/update | PUT | bpm:form:update | 修改表单 |
/bpm/form/delete | DELETE | bpm:form:delete | 删除表单（按 id） |
服务层 BpmFormService 仅做标准 CRUD 与分页；数据层 BpmFormCRUD 继承通用 CRUDBase，无需额外逻辑。删除为物理删除，调用前请确保没有流程模型正在引用该表单。
与流程模型的绑定
流程模型通过 formType + formId 关联到表单。模型部署（model/service.py 的发布逻辑）时会：
- 校验关联的流程表单是否存在（
关联的流程表单不存在会阻断部署）； - 把表单的
conf、fields快照写入流程定义（form_conf、form_fields），并记下form_id； - 在模型详情中回填
formName供前端展示。
表单与流程变量
流程表单提交的数据即流程变量，是工作流引擎运转的「燃料」：
- 条件分支：条件节点读取字段变量决定走哪条分支；
- 候选人策略：
表单内用户字段、表单内部门负责人直接取字段值计算审批人； - 监听器参数：HTTP 监听器可将表单变量（
FORM_VARIABLE）作为请求参数传出； - 触发器节点：触发器可更新/删除流程表单数据（流程变量）。
表单字段权限
审批链路中，不同节点可能对同一字段有不同的可见/可编辑诉求。系统通过节点级「字段权限」控制，权限枚举 BpmFieldPermissionEnum：
| 值 | 含义 |
|---|---|
| 1 READ | 只读 |
| 2 WRITE | 可编辑 |
| 3 NONE | 隐藏 |
节点（如发起人节点、审批人节点）在简易设计器中配置 fieldsPermission（结构为 [{字段: 权限值}]，兼容 {field, permission} 项）。引擎在以下时机读取权限：
- 获取实例详情/发起预览时，返回
formFieldsPermission，前端据此渲染字段的只读或隐藏态； - 提交变量时，引擎
_filter_variables_by_permission仅保留配置为「可编辑」的字段，避免越权写入。
前端实现

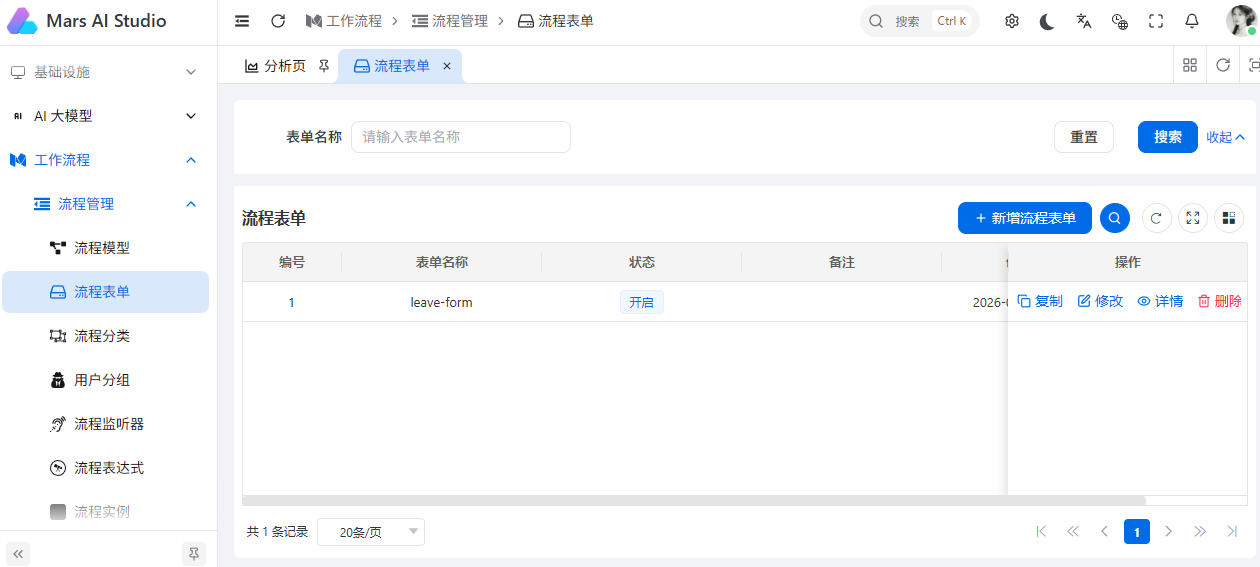

表单列表
views/bpm/form/index.vue 提供表单管理列表，支持：
- 新增 / 编辑 / 复制（复制时名称追加
_copy并清空 id）/ 删除 / 查看详情； - 顶部内嵌
DocAlert指向官方审批接入文档； - 操作按钮按
bpm:form:create、bpm:form:update、bpm:form:delete等权限显隐。

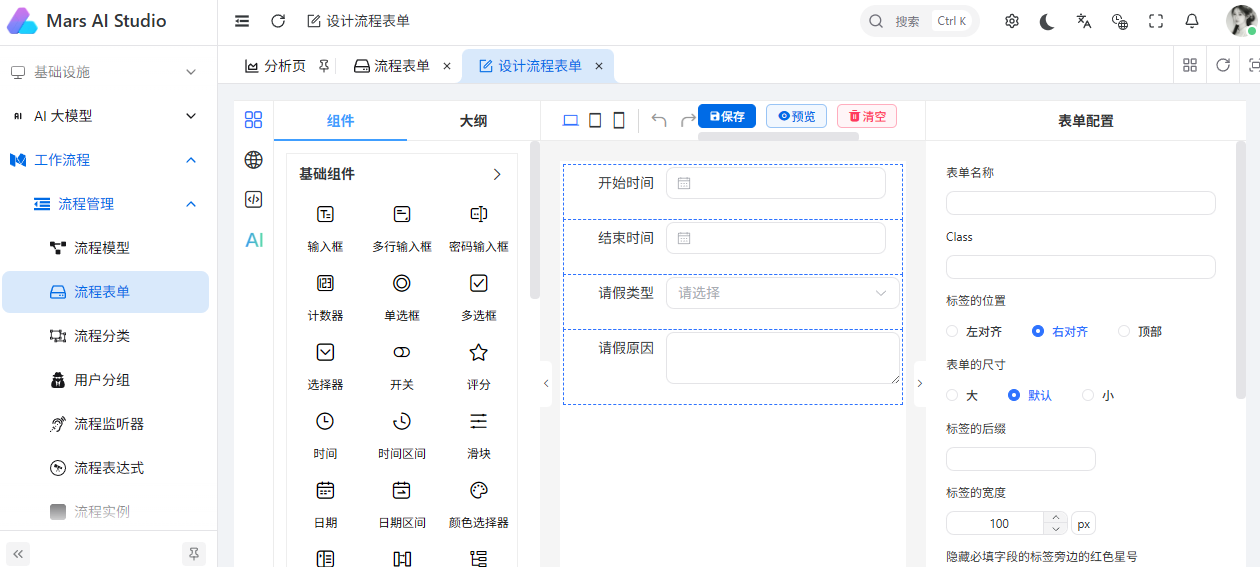

表单设计器
views/bpm/form/designer/index.vue 基于 FcDesigner（@form-create/designer）实现可视化拖拽，并通过 useFormCreateDesigner 增强，额外注入系统字段组件：
- 用户选择器
UserSelect、部门选择器DeptSelect、字典选择器DictSelect、接口选择器ApiSelect； - 文件上传、单图/多图上传、富文本、行政区划选择等。
保存时打开 modules/form.vue 弹窗，填写表单名称/备注后，调用 encodeConf、encodeFields 把设计器状态编码，再提交 createForm 或 updateForm。
与流程模型的集成
在流程模型编辑器 model/form/modules/bpm-model-editor.vue 中，监听 modelData.formId 变化：当选中流程表单时，调用 getForm(id) 拉取 fields，通过 provide('formFields', ...) 注入，供条件、候选人等配置引用表单字段。
实例发起与审批中的渲染
views/bpm/processInstance/create/modules/form.vue 与详情页（processInstance/detail）使用 setConfAndFields2 在 form-create 渲染器上装载 conf/fields 并回填流程变量值，结合 formFieldsPermission 控制字段只读/隐藏。
