业务表单示例

概述

业务表单示例是工作流（BPM）模块中一个端到端的业务表单样例，用于演示「业务表单 + 流程引擎」的完整接入方式：业务数据存储在独立的业务表中，审批流程由工作流引擎驱动，审批结果通过引擎事件回写到业务表。

业务表单示例——请假申请涉及三大部分：前端页面、业务接口、流程引擎。三者通过「流程定义标识 oa_leave」与「流程实例编号 process_instance_id」关联。

后端实现

后端代码位于 backend/app/api/v1/module_bpm/oa_leave/，采用与系统其它模块一致的分层结构：controller → service → crud + model + schema，并通过 listener.py 订阅引擎事件。

业务表与数据模型

业务表 bpm_oa_leave 记录一次请假申请的核心字段，并通过 process_instance_id 与流程实例绑定。

字段	说明
user_id	申请人用户编号（数据权限按本人 OWN）
type	请假类型，字典 bpm_oa_leave_type（病假/事假/婚假…）
reason	请假原因
start_time / end_time	起止时间（毫秒时间戳存取）
day	请假天数，由引擎计算 (end - start).days
status	审批结果，复用 BpmProcessInstanceStatusEnum（审批中/通过/不通过/取消）
process_instance_id	关联流程实例编号（核心外键）

模型定义见 backend/app/api/v1/module_bpm/oa_leave/model.py

接口与权限

路由前缀 /bpm/oa/leave，标签「工作流-OA请假申请」，需登录鉴权：

接口	说明	权限码
POST /create	创建请假申请并发起流程	bpm:oa-leave:create
GET /get	获取请假申请详情	bpm:oa-leave:query
GET /page	分页查询请假申请	bpm:oa-leave:query

创建并发起流程

BpmOALeaveService.create 是核心入口：先做基础校验（结束时间必须晚于开始时间），再查询 key=oa_leave 的最新激活版本流程定义，计算请假天数，调用引擎 create_instance 同事务发起流程，最后落库业务单。

# service.py（节选）
PROCESS_KEY = "oa_leave"

day = (data.end_time - data.start_time).days
engine = BpmProcessEngine(self.auth)
instance = await engine.create_instance(
    definition,
    {"day": day, "type": data.type, "reason": data.reason},  # 流程变量
    data.start_user_select_assignees,                         # 发起人自选审批人
)
leave = BpmOALeaveModel(
    user_id=self.auth.user.id,
    type=data.type, reason=data.reason,
    start_time=data.start_time, end_time=data.end_time,
    day=day, status=BpmProcessInstanceStatusEnum.RUNNING,
    process_instance_id=instance.id,
)

其中 day 作为流程变量传入引擎，供条件分支节点求值使用（例如「请假天数 > 3 天需总监审批」）。start_user_select_assignees 对应前端「发起人自选审批人」策略，结构为 {节点ID: [用户编号]}。

审批结果回写（监听器）

流程审批结束时，引擎发布 PROCESS_INSTANCE_FINISH 事件，业务层订阅该事件将审批结果回写到请假单。模块导入时即完成订阅（见 router.py 中的 from ...oa_leave import listener）。

# listener.py（节选）
async def on_process_instance_finish(instance, status: int, reason: str | None = None, **_) -> None:
    """流程实例终态：按实例编号回写请假单审批结果"""
    rows = (await session.execute(
        select(BpmOALeaveModel).where(BpmOALeaveModel.process_instance_id == instance.id)
    )).scalars().all()
    for leave in rows:
        leave.status = status

event.subscribe(event.BpmEventEnum.PROCESS_INSTANCE_FINISH, on_process_instance_finish)

这种「事件解耦」设计让业务表与流程引擎互不侵入：业务无需感知审批节点细节，引擎也无需知道具体业务语义。

取消流程

当请假单处于「审批中」时，发起人可在前端取消。后端 process_instance 模块提供 cancel_by_start_user，并兼容以业务单据编号（即请假单 id）取消——内部通过 BpmOALeaveService.resolve_instance_id 回退解析出流程实例编号。

# process_instance/service.py（节选）
async def cancel_by_start_user(self, id: int, reason: str) -> None:
    instance = await BpmProcessInstanceCRUD(self.auth).get(id=id)
    if instance is None:
        # 业务表单场景：兼容前端以业务单据编号取消流程
        instance_id = await BpmOALeaveService(self.auth).resolve_instance_id(id)
        ...

流程定义配置

请假流程在「流程模型」中维护，关键属性：

• 流程标识（Key）：oa_leave，与后端 PROCESS_KEY 一致，引擎据此查找定义。
• 表单类型：业务表单（自定义路由）。
• 条件分支：利用流程变量 day 配置分支条件，例如天数较小时仅部门负责人审批，天数较大时追加总监审批。
• 发起人自选审批人：若某审批节点候选策略设为 START_USER_SELECT，前端会在发起页让用户选择具体审批人。

流程绘制与节点配置详见《流程模型》《流程框架》章节。

前端实现

页面结构

前端位于 apps/web-ele/src/views/bpm/oa/leave/，配套 API 在 apps/web-ele/src/api/bpm/oa/leave/index.ts。页面基于 Vben Admin 的 Page + VxeTable + useVbenForm 组件，并复用流程实例的「审批进度时间线」组件。

视图	文件	作用
请假列表	index.vue	分页列表、发起/详情/审批进度/取消/重新发起
发起 / 重新发起	create.vue	填写表单 + 实时预览审批流
请假详情	detail.vue	展示业务字段
表单与列定义	data.ts	表单项、搜索项、表格列、详情项 schema

发起页与流程预览

create.vue 是体验的核心：左侧填写业务表单，右侧通过 ProcessInstanceTimeline 实时展示审批节点。发起页在 onMounted 时拉取 key=oa_leave 的流程定义，并调用审批详情接口预测节点。

关键交互：

• 表单中输入起止时间后，watch 会重新预测审批节点（因为条件分支依赖 day）。
• 若存在「发起人自选审批人」节点，右侧时间线会提示用户选择具体审批人。
• 提交时把 startUserSelectAssignees 一并传给后端。

// create.vue（节选）
const processDefineKey = 'oa_leave'; // 流程定义 Key
const submitData: LeaveCreateData = {
  ...data,
  startTime: Number(data.startTime),
  endTime: Number(data.endTime),
};
if (startUserSelectTasks.value?.length > 0) {
  submitData.startUserSelectAssignees = startUserSelectAssignees.value;
}
await createLeave(submitData);

时间字段与字典

• 起止时间使用 DatePicker，valueFormat: 'x'（毫秒时间戳），与后端 MillisecondDateTime 类型互转保持一致。
• 请假类型、审批结果均用字典渲染：BPM_OA_LEAVE_TYPE、BPM_PROCESS_INSTANCE_STATUS，在 data.ts 中通过 getDictOptions 与 CellDict 配置。

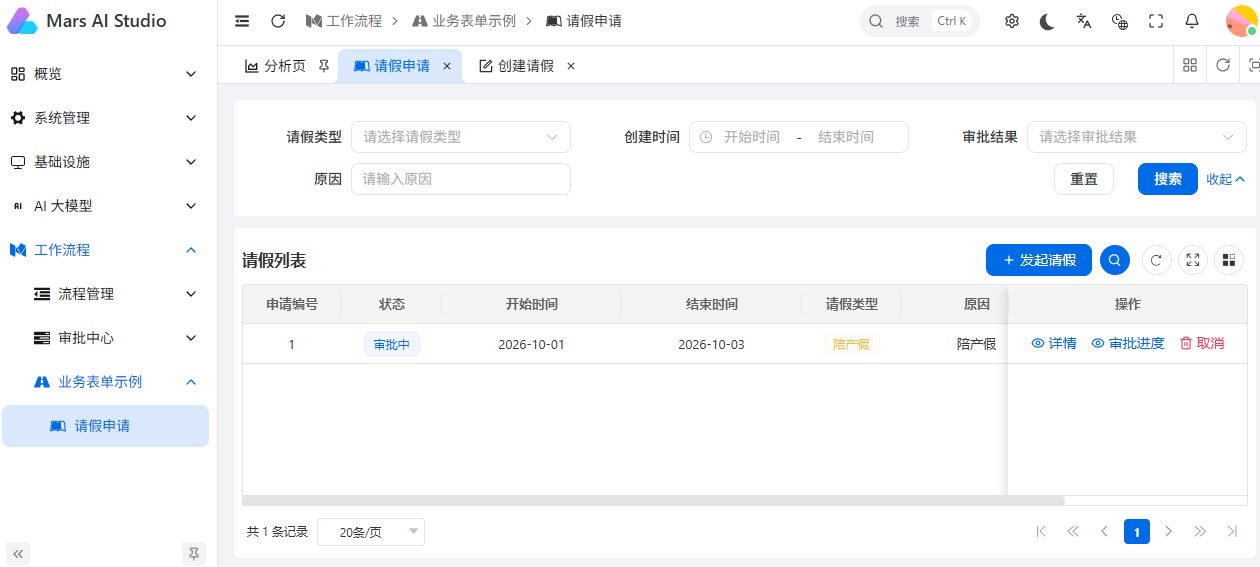

列表操作

index.vue 中的行操作根据状态动态展示：

• 审批中（RUNNING）：显示「取消」。
• 非审批中：显示「重新发起」。

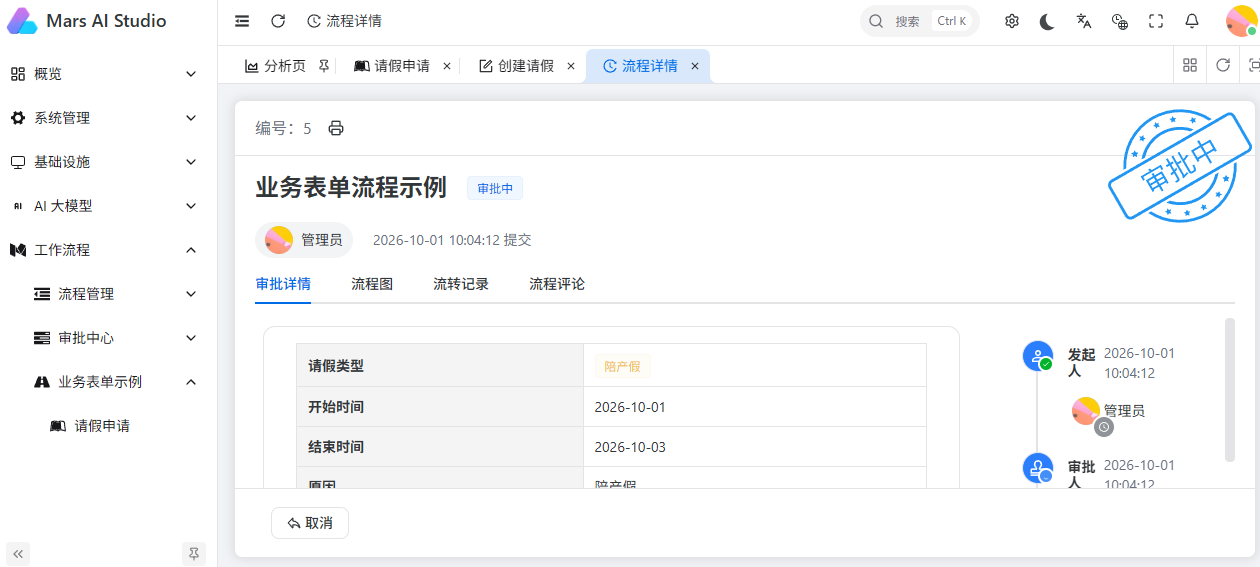

• 始终提供「详情」「审批进度」，审批进度跳转到流程实例详情页查看时间线。

端到端流程演示

其它业务表单

若需把工作流接入其它业务（如报销、采购），可参照本示例：

1. 新建业务表与 Model，通过 process_instance_id 关联流程实例，权限策略按需设置。
2. 编写 Service：create 中调用 BpmProcessEngine.create_instance，并传入业务变量。
3. 编写 listener：订阅 PROCESS_INSTANCE_FINISH，按 process_instance_id 回写业务状态。
4. 在 router.py 中导入 listener 模块完成订阅注册。
5. 前端仿照 views/bpm/oa/leave/，用 processDefineKey + 审批详情预测组件接入发起页。
